可搬型19インチラック(アルミ製)直接マウント型 FAL2000シリーズ

アルミ可搬ラック

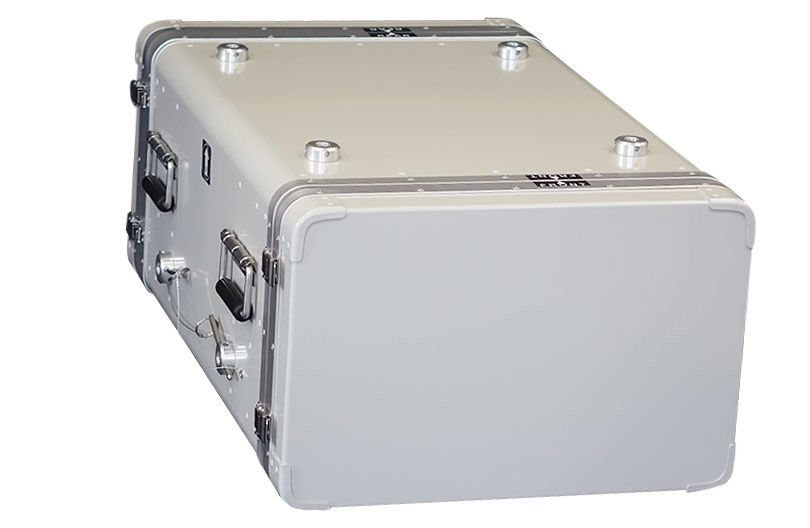

※上の写真はFAL-2706(ワイヤー付きロックピンとピンホルダーはオプション)
アルミ可搬ラック

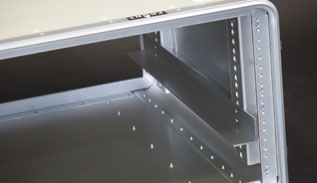

サポートレール(オプション)

アルミ可搬ラック

スキッドレール(ケース底面に取付け)

アルミ可搬ラック

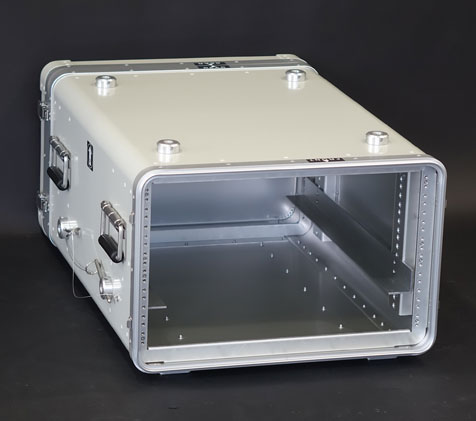

FAL2706の内面仕様(サポートレールはオプション)

特注色

  • ブラック

  • ODグリーン

  • オレンジ

どんな色にも対応できます

全てのオプション・
カスタマイズ例はこちら

皆様のご要望にお答えしてフジコーワが満を持して送り出す
可搬型19インチラック(アルミ製)直接マウント型のFAL2000シリーズ

完全新設計の軽量、堅牢なオールアルミボディにステンレスハンドル等の耐久性の高いパーツを装備。世の中に数ある19インチラックの中でも最高峰のスペックを誇ります。また、標準ラインナップ以外にもご希望のユニット数、奥行きにて製作が可能、オプションの防水仕様も含め、様々な条件に対応いたします。
19インチ可搬ラックの最高峰 可搬型19インチラック(アルミ製)直接マウント型のFAL2000シリーズはあなたの大切な機材を様々な場所への持ち運びや移動、運搬において確実に保護します。

  1. 信頼の日本製
    設計から製造まで弊社群馬県玉村工場で行なっております。迅速なアフターサービスも致します。
  2. 必要なサイズに応じて製作
    お客様のご要望に応じた奥行きのケースを製作可能です。
  3. EIA規格及びJIS規格に対応
    EIAユニバーサルピッチやJIS規格に対応したラックをご用意。収納機器のサイズに応じて対応致します。
  4. 多彩なオプション
    収納物や用途に応じた多彩なオプションパーツをご用意しております。詳細はお問い合わせ下さい。
  5. 表面処理
    外板表面はパウダーグレー色の焼付塗装仕上げを標準としていますが、OD色やウレタン塗装等の特注塗装にも対応いたします。
  1. 直接マウント方式
    ラックをケースに直接装着する直接マウント型。ポータビリティと軽量化を徹底的に追及。ローコストでコンパクトなサイズを実現しました。
  2. 軽量なアルミ製
    構造部材として高張力アルミ合金を採用し軽量化と堅牢さを実現いたしました。
  3. 防滴・防水仕様
    使用状況に応じて防滴仕様、または防水仕様が選択可能です。
  4. 使用環境に応じたカスタム設計
    様々な使用環境に対応したカスタム設計を行います。詳細はお問い合わせ下さい。

FAL-2700モデルのサイズ別一覧表

※RH:ラック高さ内形寸法/RD:ラックのフランジ間奥行寸法

品番 外寸法(m/m) ユニット収納部寸法(m/m) 参考質量(Kg)
L W H ユニット数 RH RD
FAL-2703 822 507 196 3U 138 610 12.2
FAL-2704 822 507 241 4U 183 610 13
FAL-2705 822 507 285 5U 227 610 13.8
FAL-2706 822 507 330 6U 272 610 14.7
FAL-2707 822 507 374 7U 316 610 15.5
FAL-2708 822 507 419 8U 361 610 16.7
FAL-2709 822 507 463 9U 405 610 17.5
FAL-2710 822 507 508 10U 450 610 18.2
FAL-2711 822 507 552 11U 494 610 19
FAL-2712 822 507 597 12U 539 610 19.8

※外寸法は突起(部品、コーナー金具等)を含まない外板〜外板までの寸法です。
※仕様は予告なく変更になる場合がございます。
※価格は全てオープン価格となります。

お問い合わせ・資料請求

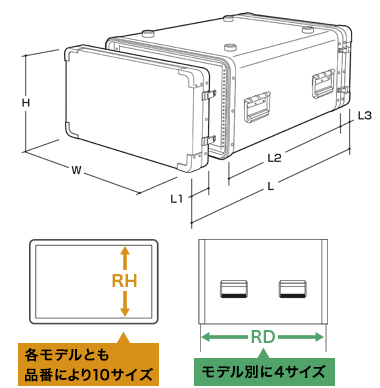

FAL2000シリーズモデル別寸法表

可搬型19インチラック(アルミ製)直接マウント型の “FAL-2000シリーズ” にはFAL-2700タイプの他に、奥行寸法の(RD)が違う4タイプのモデルがあります。
※詳しくは下記「2000シリーズモデル別寸法表」を参照ください。

2000シリーズモデル別寸法表(単位:mm)

モデル番号 W L1 L2 L3 L RD
FAL-2300 507 77 408 77 562 350
FAL-2500 507 77 538 77 692 480
FAL-2700 507 77 668 77 822 610
FAL-2900 507 77 820 77 974 762

※L、L1、L3はコーナー金具の厚みを含みません。

全40種類の豊富なケース(単位:mm)

※RH:ラック高さ内形寸法/RD:ラックのフランジ間奥行寸法

モデル番号 RH:138 RH:183 RH:227 RH:272 RH:316 RH:361 RH:405 RH:450 RH:494 RH:539
FAL-2300 RD:350 FAL-2303 FAL-2304 FAL-2305 FAL-2306 FAL-2307 FAL-2308 FAL-2309 FAL-2310 FAL-2311 FAL-2312
FAL-2500 RD:480 FAL-2503 FAL-2504 FAL-2505 FAL-2506 FAL-2507 FAL-2508 FAL-2509 FAL-2510 FAL-2511 FAL-2512
FAL-2700 RD:610 FAL-2703 FAL-2704 FAL-2705 FAL-2706 FAL-2707 FAL-2708 FAL-2709 FAL-2710 FAL-2711 FAL-2712
FAL-2900 RD:762 FAL-2903 FAL-2904 FAL-2905 FAL-2906 FAL-2907 FAL-2908 FAL-2909 FAL-2910 FAL-2911 FAL-2912

製品の特長

  • 確実な締結力を生むSUS製ラッチ

    確実な締結力を生むSUS製ラッチ

  • 強固なSUS製ハンドル

    強固なSUS製ハンドル

  • EIA規格・JIS規格を選択可能なラック

    EIA規格・JIS規格を選択可能なラック

  • スタッキング用フット(ケース天面に取付け)

    スタッキング用フット(ケース天面に取付け)

  • スライドレール(オプション)

    サポートレール(オプション)

  • オートリリースパルプ(オプション)

    オートリリースパルプ(オプション)

  • ワイヤー付きロックピンとピンホルダー(オプション)

    ワイヤー付きロックピンとピンホルダー(オプション)

オプション・カスタマイズ例

  • サポートレール取付け例(FAL-5000シリーズ)

  • キャスター取付け例

  • 蓋付通気孔

  • 収納ポケット

  • 段積用ロックピン収納例

  • 段積用ロックピン使用例

  • サポートレール取付け例

  • スライドレール取付け例

  • ドロワー(1U~3U)

  • ドーリー(移動台車)

  • ケージナット取付け用角穴

  • 換気用ファン取付け例

  • 施錠用ハスプ取付け例

  • ケーブル取出し穴、蓋付・ダストカバー付
