19インチポータブルラック(可搬型・アルミ製)防振機構付 FAL-5000シリーズ

アルミ可搬ラック

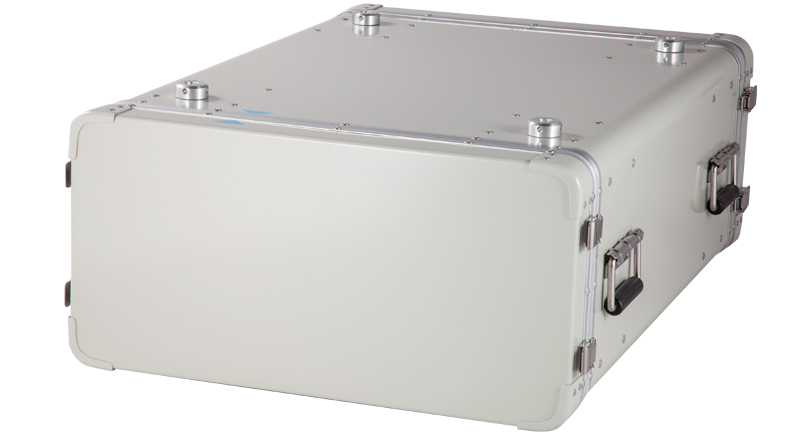

※上の写真はFAL-5706(ワイヤー付きロックピンとピンホルダーはオプション)
アルミ可搬ラック

特注色

  • ブラック

  • ODグリーン

  • オレンジ

どんな色にも対応できます

全てのオプション・
カスタマイズ例はこちら

皆様のご要望にお答えしてフジコーワが満を持して送り出す
19インチポータブルラック(可搬型・アルミ製)防振機構付のFAL-5000シリーズ

完全新設計の軽量、堅牢なオールアルミボディにステンレスハンドル等の耐久性の高いパーツを装備。世の中に数ある19インチラックの中でも最高峰のスペックを誇ります。また、標準ラインナップ以外にもご希望のユニット数、奥行きにて製作が可能、オプションも防水仕様から緩衝機構、キャスターの装備等、様々な条件に対応する豊富なオプションもご用意しております。
19インチポータブルラックの最高峰 防振機構付のFAL-5000シリーズはあなたの大切な機材を様々な場所への持ち運びや移動、運搬において確実に保護します。

  1. 信頼の日本製
    設計から製造まで弊社群馬県玉村工場で行なっております。迅速なアフターサービスも致します。
  2. 必要なサイズに応じて製作
    お客様のご要望に応じた奥行きのケースを製作可能です。
  3. EIA規格及びJIS規格に対応
    EIAユニバーサルピッチやJIS規格に対応したラックをご用意。収納機器のサイズに応じて対応致します。
  4. 多彩なオプション
    収納物や用途に応じた多彩なオプションパーツをご用意しております。詳細はお問い合わせ下さい。
  5. 表面処理
    外板表面はパウダーグレー色の焼付塗装仕上げを標準としていますが、OD色やウレタン塗装等の特注塗装にも対応いたします。
  1. 防振ラック方式
    ラックと固定部の間に防振機構を設けています。大切な機材を様々な環境から保護します。
  2. 軽量なアルミ製
    構造部材として高張力アルミ合金を採用し軽量化と堅牢さを実現いたしました。
  3. 防滴・防水仕様
    使用状況に応じて防滴仕様、または防水仕様が選択可能です。
  4. 使用環境に応じたカスタム設計
    様々な使用環境に対応したカスタム設計を行います。詳細はお問い合わせ下さい。

FAL-5700モデルのサイズ別一覧表

※RH:ラック高さ内形寸法/RD:ラックのフランジ間奥行寸法

品番 外寸法(m/m) ユニット収納部寸法(m/m) 参考質量(Kg)
L W H ユニット数 RH RD
FAL-5703 854 575 240 3U 136 610 お問い合わせください。
FAL-5704 854 575 284 4U 180 610
FAL-5705 854 575 329 5U 225 610
FAL-5706 854 575 373 6U 269 610
FAL-5707 854 575 418 7U 313 610
FAL-5708 854 575 462 8U 358 610
FAL-5709 854 575 507 9U 402 610
FAL-5710 854 575 551 10U 447 610
FAL-5711 854 575 596 11U 491 610
FAL-5712 854 575 640 12U 536 610

※外寸法は突起(部品、コーナー金具等)を含まない外板〜外板までの寸法です。
※仕様は予告なく変更になる場合がございます。
※価格は全てオープン価格となります。

お問い合わせ・資料請求

FAL5000シリーズモデル別寸法表

19インチポータブルラック(可搬型・アルミ製)防振機構付 “FAL-5000シリーズ” にはFAL-5700タイプの他に、奥行寸法の(RD)が違う4タイプのモデルがあります。
※詳しくは下記「5000シリーズモデル別寸法表」を参照ください。

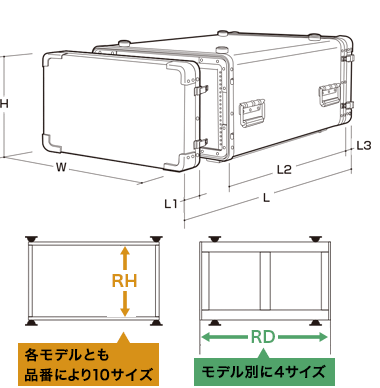

5000シリーズモデル別寸法表(単位:mm)

モデル番号 W L1 L2 L3 L RD
FAL-5300 575 77 440 77 594 350
FAL-5500 575 77 570 77 724 480
FAL-5700 575 77 700 77 854 610
FAL-5900 575 77 852 77 1006 762

※L、L1、L3はコーナー金具の厚みを含みません。

全40種類の豊富なケース(単位:mm)

※RH:ラック高さ内形寸法/RD:ラックのフランジ間奥行寸法

モデル番号 RH:136 RH:180 RH:225 RH:269 RH:313 RH:358 RH:402 RH:447 RH:491 RH:536
FAL-5300 RD:350 FAL-5303 FAL-5304 FAL-5305 FAL-5306 FAL-5307 FAL-5308 FAL-5309 FAL-5310 FAL-5311 FAL-5312
FAL-5500 RD:480 FAL-5503 FAL-5504 FAL-5505 FAL-5506 FAL-5507 FAL-5508 FAL-5509 FAL-5510 FAL-5511 FAL-5512
FAL-5700 RD:610 FAL-5703 FAL-5704 FAL-5705 FAL-5706 FAL-5707 FAL-5708 FAL-5709 FAL-5710 FAL-5711 FAL-5712
FAL-5900 RD:762 FAL-5903 FAL-5904 FAL-5905 FAL-5906 FAL-5907 FAL-5908 FAL-5909 FAL-5910 FAL-5911 FAL-5912

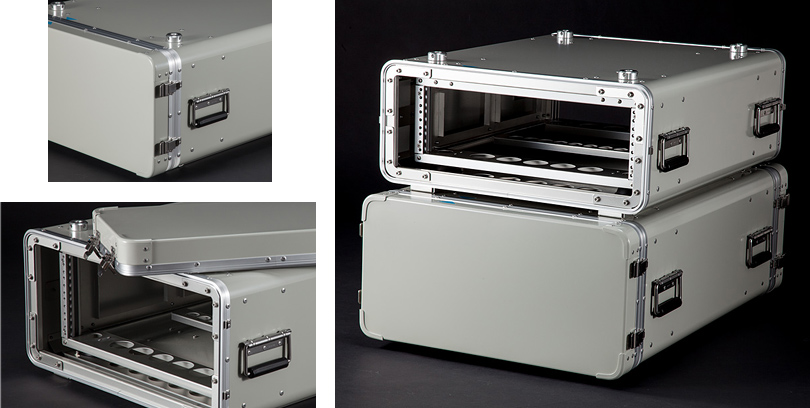

製品の特長

  • フレーム封入シリコンパッキン

    フレーム封入シリコンパッキン

  • 確実な締結力を生むSUS製ラッチ

    確実な締結力を生むSUS製ラッチ

  • 堅牢なアルミ製フレームと外板

    堅牢なアルミ製フレームと外板

  • オートリリースパルプ(オプション)

    オートリリースパルプ(オプション)

  • 緩衝マウント型ラック

    緩衝マウント型ラック

  • 強固なSUS製ハンドル

    強固なSUS製ハンドル

  • EIA規格・JIS規格を選択可能なラック

    EIA規格・JIS規格を選択可能なラック

オプション・カスタマイズ例

  • サポートレール取付け例(FAL-5000シリーズ)

  • キャスター取付け例

  • 蓋付通気孔

  • 収納ポケット

  • 段積用ロックピン収納例

  • 段積用ロックピン使用例

  • サポートレール取付け例

  • スライドレール取付け例

  • ドロワー(1U~3U)

  • ドーリー(移動台車)

  • ケージナット取付け用角穴

  • 換気用ファン取付け例

  • 施錠用ハスプ取付け例

  • ケーブル取出し穴、蓋付・ダストカバー付
