スタンダードトランジットケース

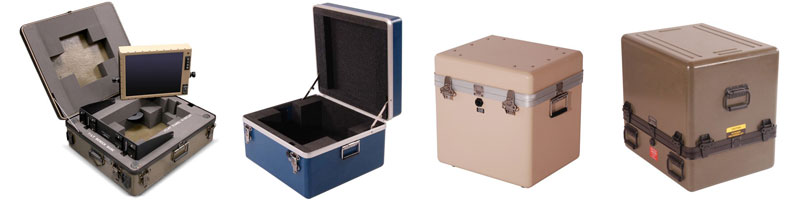

FRP（繊維強化プラスチック）製のスタンダードトランジットケースは、トップとボトムの2つのシェルにより構成され、すべてMIL規格（米軍規格）対応。「ヘビーデューティートランジットケース」と「パネルマウントケース」の2種類があります。
スタンダードサイズのみで約100種類のモールド型があり、組み合わせによって3000種類を越えるサイズ展開が可能です。また、収納物に合わせたカスタマイズも承ります。詳しくはお問い合わせください。

ヘビーデューティートランジットケース

完全気密タイプ（Hermetically Seald Type）のMIL規格に対応したケースです。あらゆる輸送条件すべてに適合します。

形状
トップシェルとボトムシェルで構成されたボックス型です。トップ(ケースのフタ)は完全に取り外せますが、必要に応じ、耐久性の高いピアノヒンジでジョイントすることも可能です。
サイズ
スタンダードサイズとして

  • 長さ（Length）：254mm～1657mm
  • 幅（Width）：147mm～1099mm
  • 深さ（Depth）：114mm～1346mm

95種類のバリエーションがあります

取付部品（スタンダード仕様）
  • フレーム：アノダイズ（アルマイト）処理のアルミフレーム、ガスケット装着
  • ラッチ：高耐久型バネ付ラッチ
  • ハンドル：高耐久性リターン式スチールハンドル、グリップ部にネオプレンゴム装着
  • エアブリーザーバルブ：マニュアルタイプまたはオートマティックタイプ

パネルマウントケース

完全気密タイプ（Hermetically Seald Type）でヘビーデューティートランジットケースの1種です。アルミフレームにフランジが付いており、電子機器等をマウントしたパネルが固定できる設計。MIL規格に対応しており、あらゆる輸送条件すべてに適合します。

形状
トップシェルとボトムシェルで構成されたボックス型です。トップ(ケースのフタ)は完全に取り外せますが、必要に応じ、耐久性の高いピアノヒンジでジョイントすることも可能です。
サイズ
スタンダードサイズとして

  • 長さ（Length）：254mm～1657mm
  • 幅（Width）：147mm～1099mm
  • 深さ（Depth）：114mm～1346mm

95種類のバリエーションがあります

取付部品（スタンダード仕様）
  • フレーム：アノダイズ（アルマイト）処理のアルミフレーム、ガスケット装着
  • ラッチ：高耐久型バネ付ラッチ
  • ハンドル：高耐久性リターン式スチールハンドル、グリップ部にネオプレンゴム装着
  • エアブリーザーバルブ：マニュアルタイプまたはオートマティックタイプ

ECSケース寸法表

単位：mm

モールド
ナンバー		 FRPケース
シェル
長さ方向
外形寸法
(L)		 FRPケース
シェル
幅方向
外形寸法
(W)		 FRPケース
深さ方向
最大
外形寸法
(Hmax)		 FRPケース
深さ方向
最小
外形寸法
(Hmini)
387 254 147 318 114
453 289 197 222 114
453 289 197 572 114
432 289 289 800 114
381 296 245 292 120
403 324 248 445 122
322 325 240 368 114
353 325 238 222 114
361 334 334 359 114
428 343 152 388 89
449 360 259 502 114
356 365 213 298 114
325 369 234 368 114
433 384 356 524 114
425 391 378 349 114
423 400 349 406 114
424 408 237 654 114
483 421 358 368 114
436 422 393 940 114
327 425 374 254 121
481 427 253 318 114
352 435 270 527 124
459 428 276 178 114
443 432 292 181 102
420 438 279 902 114
546 440 427 533 114
427 450 235 397 114
357 452 156 292 118
437 463 463 397 116
355 467 307 292 121
354 467 307 292 121
391 489 235 908 114
442 483 305 394 118
548 491 398 406 121
395 498 502 330 114
456 504 422 768 114
457 505 289 918 114
584 512 410 445 114
438 514 337 1,130 114
419 515 366 933 114
450 520 305 524 114
334 527 450 391 114
335 534 511 851 121
582 552 424 216 114
377 553 325 546 121
336 554 324 537 114
431 565 374 664 114
551 567 474 590 121
モールド
ナンバー		 FRPケース
シェル
長さ方向
外形寸法
(L)		 FRPケース
シェル
幅方向
外形寸法
(W)		 FRPケース
深さ方向
最大
外形寸法
(Hmax)		 FRPケース
深さ方向
最小
外形寸法
(Hmini)
465 578 390 419 114
429 582 425 730 114
412 587 450 533 114
341 587 543 635 114
337 592 378 239 120
485 600 386 241 127
563 603 450 1,067 114
543 610 387 394 114
338 615 486 1,346 121
351 616 280 1,257 124
404 622 334 648 118
484 623 390 572 123
339 626 393 1,283 127
397 629 629 397 118
488 641 489 749 114
487 641 387 660 114
604 641 489 419 114
340 649 497 749 120
342 653 601 616 120
343 654 655 445 121
624 701 549 1,207 121
556 705 502 845 114
421 707 544 394 123
350 717 616 1,346 122
502 718 438 819 114
398 719 325 445 124
348 726 725 445 124
605 743 260 223 114
373 749 387 295 121
344 754 411 419 121
595 754 486 330 114
439 755 412 298 118
477 758 406 343 114
454 774 672 1,334 114
416 784 626 318 114
536 878 752 1,264 114
591 888 509 191 114
486 920 921 394 120
422 921 337 429 114
346 945 558 857 127
460 1,030 525 597 127
445 1,047 311 521 117
399 1,121 869 645 114
400 1,222 1,099 642 129
405 1,224 249 324 114
549 1,546 677 211 102
617 1,657 249 1,054 114
